步进电机的伴侣——驱动器

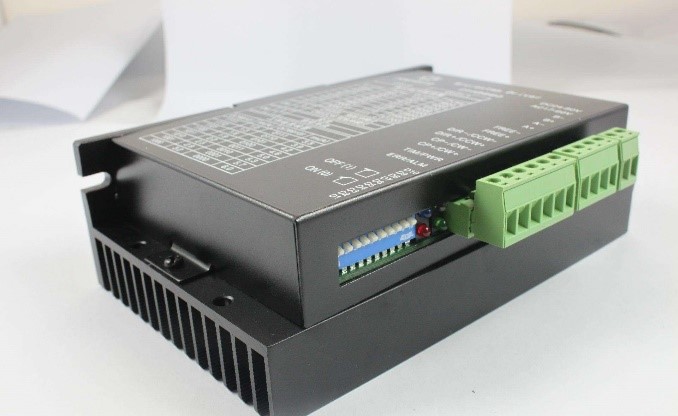

步进电机不能直接连到电源上工作,必须使用专用的步进电动机驱动器。驱动器由脉冲发生控制单元、功率驱动单元、保护单元等组成。驱动单元与步进电动机直接耦合,也可理解成步进电动机微机控制器的功率接口。

1

但又是如何实现驱动控制的呢?

如下:进给脉冲→脉冲混合电路→加减脉冲分配电路→加减速电路→环形分配器→功率放大器→至步进电机绕组

1、脉冲混合电路   将脉冲进给、手动回原点、误差补偿等混合为正向或负向脉冲进给信号;

2、加减脉冲分配电路   将同时存在正向或负向脉冲合成为单一方向的进给脉冲;

3、加减速电路   调整脉冲为符合步进电机加减速特性的脉冲,频率的变化要平稳,加减速具有一定的时间常数;

4、环形分配器   将通过的脉冲转换成控制控制步进电机定子绕组通、断电的电平信号;

5、功率放大器   环形分配输出器输出的mA级电流进行功率放大,一般由前置放大器和功率放大器组成。
