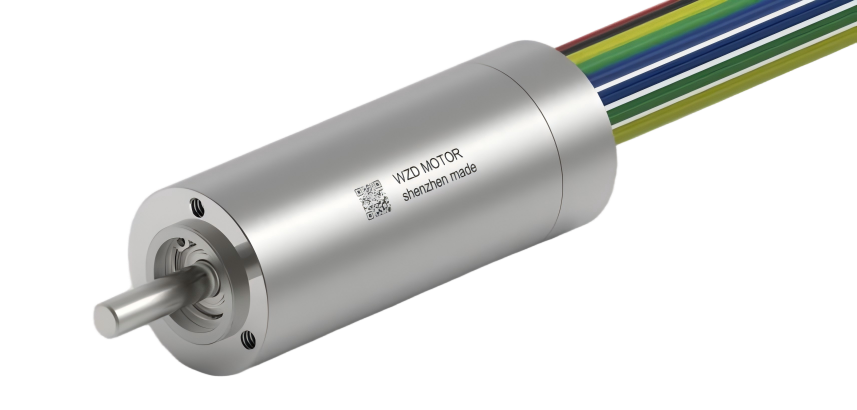

ECS1640高速系列无刷空心杯电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：18.0｜24.0｜36.0｜48.0V
电流：0.24｜0.18｜0.12｜0.089A
转数：49500｜49650｜49600rpm
直径：16mm
长度：40mm
转矩：5.0mN.m
功率：23.63｜23.91｜24.05｜23.80W
核心参数
| 电机基本参数 | |||||||
| ECS 1640 | A型无霍尔传感器 | 185078 | 245079 | 365079 | 485078 | ||
| B型有霍尔传感器 | 185079 | 245080 | 365080 | 485079 | |||
| 1 | 额定电压 | UN | V | 18 | 24 | 36 | 48 |
| 2 | 空载转速 | n0 | RPM | 49500 | 49650 | 49600 | 49650 |
| 3 | 空载电流 | I0 | mA | 240 | 180 | 120 | 89 |
| 4 | 额定转速 | nN | RPM | 45136 | 45677 | 45930 | 45464 |
| 5 | 额定转矩 | TN | mN.m | 5 | 5 | 5 | 5 |
| 6 | 额定电流 | IN | A | 1.7 | 1.28 | 0.85 | 0.64 |
| 7 | 额定输出功率 | PN | W | 23.63 | 23.91 | 24.05 | 23.8 |
| 8 | 堵转转矩 | TS | mN.m | 56.7 | 62.5 | 67.5 | 59.3 |
| 9 | 堵转电流 | IS | A | 16.8 | 13.9 | 9.98 | 6.6 |
| 10 | 理论最大输出功率 | PM | W | 74.94 | 82.86 | 89.46 | 78.62 |
| 11 | 最大效率 | η | % | 77.5 | 78.5 | 79.3 | 78.1 |
| 电机特性参数 | |||||||
| 12 | 端电阻 | Rt-h | Ω | 1.07 | 1.73 | 3.61 | 7.27 |
| 13 | 端电感 | Lt-h | mH | 0.0498 | 0.0902 | 0.1996 | 0.3556 |
| 14 | 转矩常数 | KT | mN.m/A | 3.42 | 4.56 | 6.85 | 9.11 |
| 15 | 速度常数 | Kn | rpm/V | 2790 | 2096 | 1395 | 1049 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 872 | 794 | 734 | 837 |
| 17 | 机械时间常数 | Km | ms | 7.37 | 6.71 | 6.19 | 7.07 |
| 18 | 转子转动惯量 | J | gcm2 | 0.81 | 0.81 | 0.81 | 0.81 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 16 GPM | 0.30 N.m | 6.3:1 - 1575.3:1 |
| 16L GPM | 0.50 N.m | 6.3:1 - 1575.3:1 | |
| 16 GPS | 0.24 N.m | 4.75:1 - 641:1 | |
| 编码器 | 16 MEN | 2/3通道 | 32 - 1024线 |
应用场景
航空航天
微型精密电机为航空航天设备提供核心动力，高可靠、抗震动、控制精准，广泛用于机载调节机构、航天精密执行组件，保障设备严苛环境下稳定可靠运行。
航空航天
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
机器人
高响应、大扭矩、定位精准，广泛用于服务机器人、工业机械臂、仿生灵巧手及关节执行单元，保障机器人动作流畅精准运行。
机器人
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
