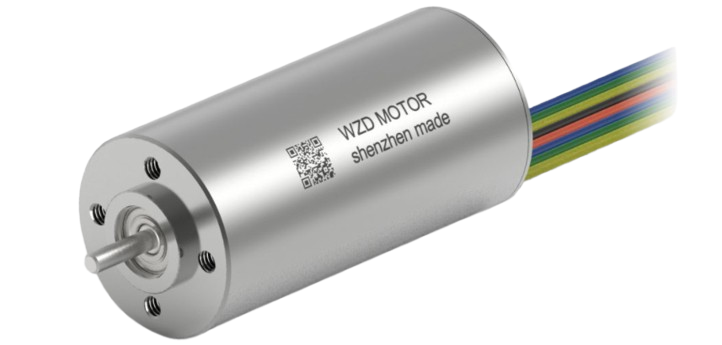

ECS2040无刷空心杯电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：12.0｜18.0｜24.0｜36.0V
电流：0.15｜0.138｜0.105｜0.85A
转数：17800｜18400｜18500｜18900rpm
直径：20mm
长度：40mm
转矩：10mN.m
功率：15.80｜16.96｜16.80｜16.93W
核心参数
| 电机基本参数 | |||||||
| ECS 2040 | A型有霍尔传感器 | 121878 | 181877 | 241976 | 361973 | ||
| B型无霍尔传感器 | 121879 | 181878 | 241977 | 361974 | |||
| 1 | 额定电压 | UN | V | 12 | 18 | 24 | 36 |
| 2 | 空载转速 | n0 | RPM | 17800 | 18400 | 18500 | 18900 |
| 3 | 空载电流 | I0 | mA | 150 | 138 | 105 | 85 |
| 4 | 额定转速 | nN | RPM | 15092 | 16197 | 16039 | 16171 |
| 5 | 额定转矩 | TN | mN.m | 10 | 10 | 10 | 10 |
| 6 | 额定电流 | IN | A | 1.73 | 1.23 | 0.93 | 0.65 |
| 7 | 额定输出功率 | PN | W | 15.8 | 16.96 | 16.8 | 16.93 |
| 8 | 堵转转矩 | TS | mN.m | 65.7 | 83.6 | 75.2 | 69.3 |
| 9 | 堵转电流 | IS | A | 10.5 | 9.23 | 6.28 | 3.98 |
| 10 | 理论最大输出功率 | PM | W | 31.23 | 41.07 | 37.15 | 34.97 |
| 11 | 最大效率 | η | % | 77.5 | 77 | 75.8 | 72.9 |
| 电机特性参数 | |||||||
| 12 | 端电阻 | Rt-h | Ω | 1.14 | 1.95 | 3.82 | 9.05 |
| 13 | 端电感 | Lt-h | mH | 0.08 | 0.17 | 0.3 | 0.62 |
| 14 | 转矩常数 | KT | mN.m/A | 6.35 | 9.19 | 12.18 | 17.79 |
| 15 | 速度常数 | Kn | rpm/V | 1505 | 1038 | 784 | 536 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 271 | 220 | 246 | 273 |
| 17 | 机械时间常数 | Km | ms | 6.52 | 5.31 | 5.93 | 6.57 |
| 18 | 转子转动惯量 | J | gcm2 | 2.3 | 2.3 | 2.3 | 2.3 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 20 GPM | 0.60 N.m | 6.3:1 - 1575.3:1 |
| 20L GPM | 0.80 N.m | 6.3:1 - 1575.3:1 | |
| 20 GPS | 0.48 N.m | 5.4:1 - 850:1 | |
| 编码器 | 16 MEN | 2/3通道 | 32 - 1024线 |
应用场景
航空航天
微型精密电机为航空航天设备提供核心动力，高可靠、抗震动、控制精准，广泛用于机载调节机构、航天精密执行组件，保障设备严苛环境下稳定可靠运行。
航空航天
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
机器人
高响应、大扭矩、定位精准，广泛用于服务机器人、工业机械臂、仿生灵巧手及关节执行单元，保障机器人动作流畅精准运行。
机器人
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
