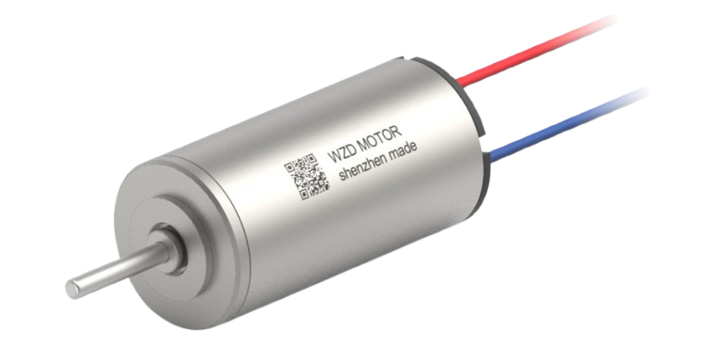

CM1020空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：3.7｜7.0｜7.4V
电流：0.15｜0.14｜0.06A
转数：38000｜48000｜31500rpm
直径：10mm
长度：20mm
转矩：0.95｜1.26｜0.82mN.m
功率：3.36｜5.63｜2.36W
核心参数
| 电机基本参数 | ||||||
| CM 1020 | 373876 | 74875 | 743274 | |||
| 1 | 额定电压 | UN | V | 3.7 | 7 | 7.4 |
| 2 | 空载转速 | n0 | RPM | 38000 | 48000 | 31500 |
| 3 | 空载电流 | I0 | A | 0.15 | 0.14 | 0.06 |
| 4 | 额定转速 | nN | RPM | 33748 | 42392 | 27653 |
| 5 | 额定转矩 | TN | mN.m | 0.95 | 1.26 | 0.82 |
| 6 | 额定电流 | IN | A | 1.191 | 1.058 | 0.431 |
| 7 | 额定输出功率 | PN | W | 3.36 | 5.63 | 2.36 |
| 8 | 堵转转矩 | TS | mN.m | 8.5 | 10.75 | 6.68 |
| 9 | 堵转电流 | IS | A | 9.45 | 8 | 3.1 |
| 10 | 理论最大输出功率 | PM | W | 8.62 | 13.64 | 5.62 |
| 11 | 最大效率 | η | % | 76.4 | 75.3 | 74.1 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 0.39 | 0.88 | 2.39 |
| 13 | 端电感 | Lt-h | mH | 0.012 | 0.027 | 0.072 |
| 14 | 转矩常数 | KT | mN.m/A | 0.91 | 1.37 | 2.2 |
| 15 | 速度常数 | Kn | rpm/V | 10436 | 6979 | 4341 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 4475 | 4467 | 4721 |
| 17 | 机械时间常数 | Km | ms | 4.87 | 7.02 | 9.89 |
| 18 | 转子转动惯量 | J | gcm2 | 0.1 | 0.15 | 0.2 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 10M GPM | 0.15 N.m | 4.4:1 - 374.8:1 |
| 10 GPM | 0.15 N.m | 4.4:1 - 374.8:1 | |
| 编码器 | 10 MEN | 2/3通道 | 32 - 1024线 |
应用场景
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
