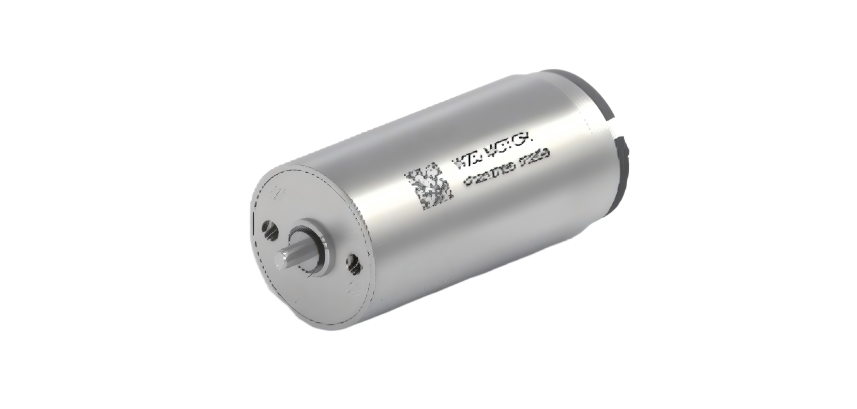

CM1323空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：6.0｜12.0V
电流：0.018｜0.008A
转数：10200｜9000rpm
直径：13mm
长度：23mm
转矩：0.88｜0.90mN.m
功率：0.87｜0.78W
核心参数
| 电机基本参数 | |||||
| CM 1323 | 61081 | 120981 | |||
| 1 | 额定电压 | UN | V | 6 | 12 |
| 2 | 空载转速 | n0 | RPM | 10200 | 9000 |
| 3 | 空载电流 | I0 | A | 0.018 | 0.008 |
| 4 | 额定转速 | nN | RPM | 9261 | 8175 |
| 5 | 额定转矩 | TN | mN.m | 0.88 | 0.9 |
| 6 | 额定电流 | IN | A | 0.177 | 0.079 |
| 7 | 额定输出功率 | PN | W | 0.87 | 0.78 |
| 8 | 堵转转矩 | TS | mN.m | 9.61 | 9.8 |
| 9 | 堵转电流 | IS | A | 1.75 | 0.785 |
| 10 | 理论最大输出功率 | PM | W | 2.62 | 2.36 |
| 11 | 最大效率 | η | % | 80.7 | 80.8 |
| 电机特性参数 | |||||
| 12 | 端电阻 | Rt-h | Ω | 3.43 | 15.29 |
| 13 | 端电感 | Lt-h | mH | 0.065 | 0.236 |
| 14 | 转矩常数 | KT | mN.m/A | 5.55 | 12.61 |
| 15 | 速度常数 | Kn | rpm/V | 1717.67 | 757.72 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 1063.49 | 917.64 |
| 17 | 机械时间常数 | Km | ms | 4.6 | 3.9 |
| 18 | 转子转动惯量 | J | gcm2 | 0.41 | 0.41 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 12M GPM | 0.15 N.m | 6:1 - 509:1 |
| 12 GPM | 0.15 N.m | 4.75:1 - 509:1 | |
| 编码器 | 12 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
光学设备
微型精密电机为光学设备提供核心动力，高精度、低抖动、响应迅速，广泛用于镜头对焦、光学调焦、光路切换及精密扫描组件，保障光学成像清晰稳定。
光学设备
智能家居
微型精密电机为智能家居设备提供核心动力，静音平顺、控制精准、低耗可靠，广泛用于窗帘电机、智能开窗器、卫浴驱动模组，保障家居设备智能顺滑运转。
智能家居
