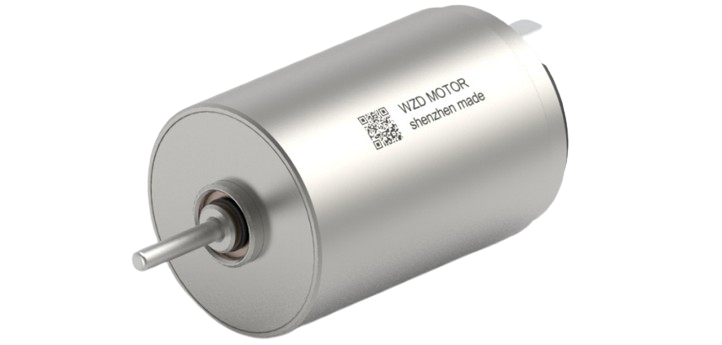

CM1725空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：3.0｜6.0｜12.0V
电流：0.04｜0.025｜0.02A
转数：8200｜8000｜10300rpm
直径：17mm
长度：25mm
转矩：1.38｜1.54｜1.99mN.m
功率：1.09｜1.17｜1.97W
核心参数
| 电机基本参数 | ||||||
| CM 1725 | 30883 | 60881 | 121082 | |||
| 1 | 额定电压 | UN | V | 3 | 6 | 12 |
| 2 | 空载转速 | n0 | RPM | 8200 | 8000 | 10300 |
| 3 | 空载电流 | I0 | A | 0.04 | 0.025 | 0.02 |
| 4 | 额定转速 | nN | RPM | 7515 | 7253 | 9368 |
| 5 | 额定转矩 | TN | mN.m | 1.38 | 1.54 | 1.99 |
| 6 | 额定电流 | IN | A | 0.439 | 0.243 | 0.201 |
| 7 | 额定输出功率 | PN | W | 1.09 | 1.17 | 1.97 |
| 8 | 堵转转矩 | TS | mN.m | 16.53 | 16.55 | 22 |
| 9 | 堵转电流 | IS | A | 4.81 | 2.36 | 2.02 |
| 10 | 理论最大输出功率 | PM | W | 3.62 | 3.54 | 6.05 |
| 11 | 最大效率 | η | % | 82.6 | 80.5 | 81.1 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 0.62 | 2.54 | 5.94 |
| 13 | 端电感 | Lt-h | mH | 0.022 | 0.067 | 0.128 |
| 14 | 转矩常数 | KT | mN.m/A | 3.47 | 7.09 | 11 |
| 15 | 速度常数 | Kn | rpm/V | 2756 | 1347 | 866.92 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 496 | 483.3 | 468.83 |
| 17 | 机械时间常数 | Km | ms | 5.71 | 5.57 | 5.4 |
| 18 | 转子转动惯量 | J | gcm2 | 1.1 | 1.1 | 1.1 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 16 GPM | 0.30 N.m | 6.3:1 - 1575.3:1 |
| 16L GPM | 0.50 N.m | 6.3:1 - 1575.3:1 | |
| 16 GPS | 0.24 N.m | 4.75:1 - 641:1 | |
| 编码器 | 16 MEN | 2/3通道 | 32 - 1024线 |
应用场景
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
光学设备
微型精密电机为光学设备提供核心动力，高精度、低抖动、响应迅速，广泛用于镜头对焦、光学调焦、光路切换及精密扫描组件，保障光学成像清晰稳定。
光学设备
