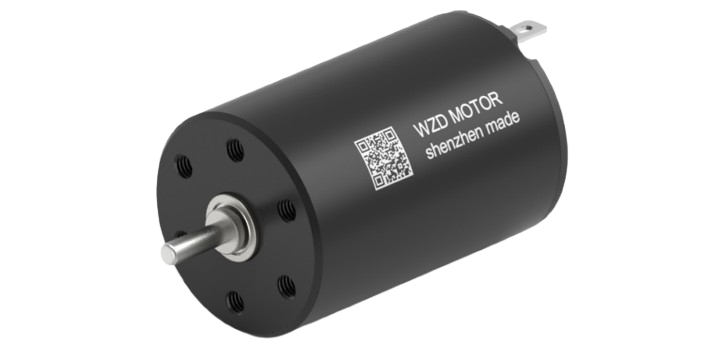

CM2023空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：3.0｜6.0｜12.0V
电流：0.10｜0.068｜0.023A
转数：11200｜11000｜11050rpm
直径：20mm
长度：23mm
转矩：1.43｜1.78｜1.46mN.m
功率：1.47｜1.78｜1.50W
核心参数
| 电机基本参数 | ||||||
| CM 2023 | 31172 | 61170 | 121174 | |||
| 1 | 额定电压 | UN | V | 3 | 6 | 12 |
| 2 | 空载转速 | n0 | RPM | 11200 | 11000 | 11050 |
| 3 | 空载电流 | I0 | A | 0.1 | 0.068 | 0.023 |
| 4 | 额定转速 | nN | RPM | 9747 | 9464 | 9711 |
| 5 | 额定转矩 | TN | mN.m | 1.43 | 1.78 | 1.46 |
| 6 | 额定电流 | IN | A | 0.671 | 0.419 | 0.167 |
| 7 | 额定输出功率 | PN | W | 1.47 | 1.78 | 1.5 |
| 8 | 堵转转矩 | TS | mN.m | 11 | 12.75 | 12.07 |
| 9 | 堵转电流 | IS | A | 4.5 | 2.58 | 1.21 |
| 10 | 理论最大输出功率 | PM | W | 3.26 | 3.71 | 3.53 |
| 11 | 最大效率 | η | % | 72.4 | 70.2 | 74.3 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 0.67 | 2.33 | 9.92 |
| 13 | 端电感 | Lt-h | mH | 0.013 | 0.042 | 0.091 |
| 14 | 转矩常数 | KT | mN.m/A | 2.5 | 5.08 | 10.17 |
| 15 | 速度常数 | Kn | rpm/V | 3818 | 1883 | 939 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 1019 | 862 | 916 |
| 17 | 机械时间常数 | Km | ms | 37.76 | 32.32 | 34.53 |
| 18 | 转子转动惯量 | J | gcm2 | 3.54 | 3.58 | 3.6 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 20 GPM | 0.60 N.m | 6.3:1 - 1575.3:1 |
| 20L GPM | 0.80 N.m | 6.3:1 - 1575.3:1 | |
| 20 GPS | 0.48 N.m | 5.4:1 - 850:1 | |
| 编码器 | 20 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
智能家居
微型精密电机为智能家居设备提供核心动力，静音平顺、控制精准、低耗可靠，广泛用于窗帘电机、智能开窗器、卫浴驱动模组，保障家居设备智能顺滑运转。
智能家居
