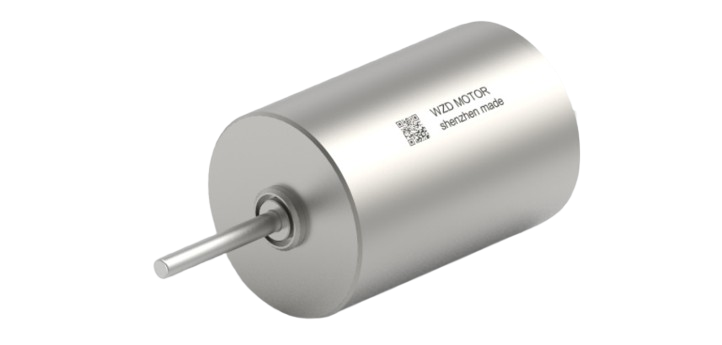

CM2030有刷空心杯电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：12.0V
电流：0.02｜0.025｜0.035A
转数：8500｜10000｜14100rpm
直径：20mm
长度：30mm
转矩：2.44｜2.96｜3.16mN.m
功率：1.97｜2.84｜4.36W
核心参数
| 电机基本参数 | ||||||
| CM 2030 | 120881 | 121083 | 121484 | |||
| 1 | 额定电压 | UN | V | 12 | 12 | 12 |
| 2 | 空载转速 | n0 | RPM | 8500 | 10000 | 14100 |
| 3 | 空载电流 | I0 | A | 0.02 | 0.025 | 0.035 |
| 4 | 额定转速 | nN | RPM | 7736 | 9194 | 13031 |
| 5 | 额定转矩 | TN | mN.m | 2.44 | 2.96 | 3.16 |
| 6 | 额定电流 | IN | A | 0.202 | 0.285 | 0.427 |
| 7 | 额定输出功率 | PN | W | 1.97 | 2.84 | 4.36 |
| 8 | 堵转转矩 | TS | mN.m | 27.1 | 36.65 | 41.7 |
| 9 | 堵转电流 | IS | A | 2.05 | 3.25 | 5.2 |
| 10 | 理论最大输出功率 | PM | W | 6.15 | 9.79 | 15.55 |
| 11 | 最大效率 | η | % | 81.2 | 83.2 | 84.3 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 5.85 | 3.69 | 2.31 |
| 13 | 端电感 | Lt-h | mH | 0.373 | 0.254 | 0.163 |
| 14 | 转矩常数 | KT | mN.m/A | 13.35 | 11.36 | 8.07 |
| 15 | 速度常数 | Kn | rpm/V | 715 | 840 | 1183 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 313.7 | 273 | 338 |
| 17 | 机械时间常数 | Km | ms | 12.22 | 10.61 | 13.13 |
| 18 | 转子转动惯量 | J | gcm2 | 3.72 | 3.71 | 3.71 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 20 GPM | 0.60 N.m | 6.3:1 - 1575.3:1 |
| 20L GPM | 0.80 N.m | 6.3:1 - 1575.3:1 | |
| 20 GPS | 0.48 N.m | 5.4:1 - 850:1 | |
| 编码器 | 20 MEN | 2/3通道 | 32 - 1024线 |
应用场景
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
智能家居
微型精密电机为智能家居设备提供核心动力，静音平顺、控制精准、低耗可靠，广泛用于窗帘电机、智能开窗器、卫浴驱动模组，保障家居设备智能顺滑运转。
智能家居
