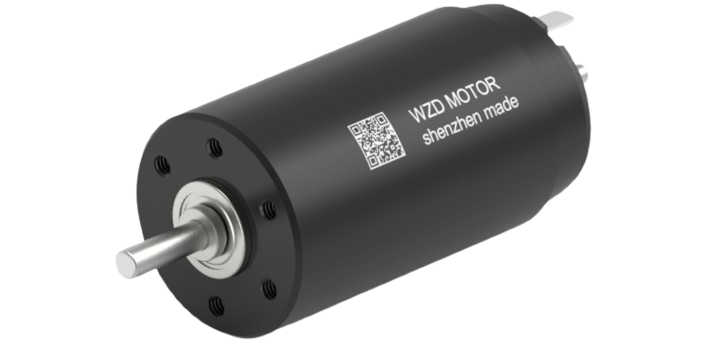

CM2342空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：6.0｜12.0｜8.0｜24.0V
电流：0.16｜0.08｜0.04｜0.03A
转数：9000｜8100｜8500rpm
直径：23mm
长度：42mm
转矩：8.42｜8.39｜7.75｜8.59mN.m
功率：7.17｜6.43｜5.99｜7.11W
核心参数
| 电机基本参数 | |||||||
| CM 2342 | 60980 | 120878 | 180881 | 240984 | |||
| 1 | 额定电压 | UN | V | 6 | 12 | 18 | 24 |
| 2 | 空载转速 | n0 | RPM | 9000 | 8100 | 8100 | 8500 |
| 3 | 空载电流 | I0 | A | 0.16 | 0.08 | 0.04 | 0.03 |
| 4 | 额定转速 | nN | RPM | 8131 | 7249 | 7378 | 7830 |
| 5 | 额定转矩 | TN | mN.m | 8.42 | 8.39 | 7.75 | 8.59 |
| 6 | 额定电流 | IN | A | 1.497 | 0.682 | 0.409 | 0.351 |
| 7 | 额定输出功率 | PN | W | 7.17 | 6.43 | 5.99 | 7.11 |
| 8 | 堵转转矩 | TS | mN.m | 87.2 | 79.9 | 87 | 109 |
| 9 | 堵转电流 | IS | A | 14 | 5.81 | 4.18 | 4.1 |
| 10 | 理论最大输出功率 | PM | W | 20.96 | 17.11 | 18.82 | 24.5 |
| 11 | 最大效率 | η | % | 79.8 | 77.9 | 81.4 | 83.6 |
| 电机特性参数 | |||||||
| 12 | 端电阻 | Rt-h | Ω | 0.43 | 2.07 | 4.31 | 5.85 |
| 13 | 端电感 | Lt-h | mH | 0.014 | 0.062 | 0.132 | 0.232 |
| 14 | 转矩常数 | KT | mN.m/A | 6.3 | 13.94 | 21.01 | 26.78 |
| 15 | 速度常数 | Kn | rpm/V | 1517 | 684 | 454 | 357 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 103 | 101 | 93 | 77.9 |
| 17 | 机械时间常数 | Km | ms | 6.05 | 6.05 | 5.75 | 4.9 |
| 18 | 转子转动惯量 | J | gcm2 | 5.6 | 5.7 | 5.9 | 6 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 20 GPM | 0.60 N.m | 6.3:1 - 1575.3:1 |
| 20L GPM | 0.80 N.m | 6.3:1 - 1575.3:1 | |
| 20 GPS | 0.48 N.m | 5.4:1 - 850:1 | |
| 22 GPM | 1.0 N.m | 6.3:1 - 1575.3:1 | |
| 22L GPM | 1.3 N.m | 6.3:1 - 1575.3:1 | |
| 22 GPS | 0.48 N.m | 5.4:1- 850:1 | |
| 编码器 | 22 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
