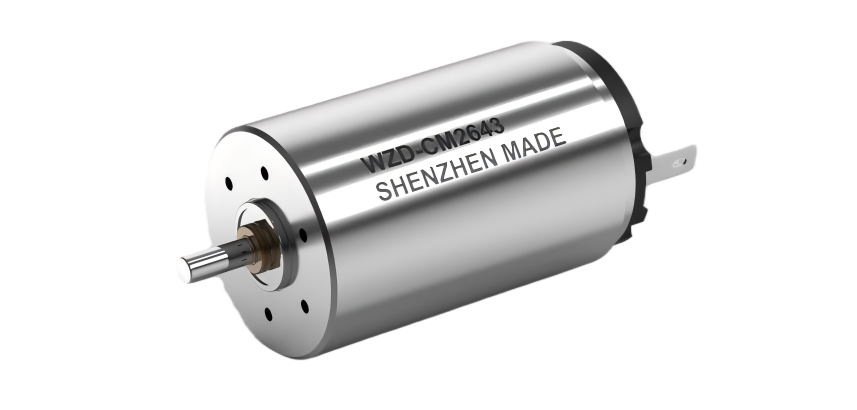

CM2643空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：12.0｜18.0｜24.0｜36.0V
电流：0.08｜0.06｜0.04｜0.03A
转数：6400rpm
直径：26mm
长度：43mm
转矩：12.69｜14.72｜13.19｜15.15mN.m
功率：7.81｜9.08｜8.14｜9.36W
核心参数
| 电机基本参数 | |||||||
| CM 2643 | 120681 | 180681 | 240682 | 360682 | |||
| 1 | 额定电压 | UN | V | 12 | 18 | 24 | 36 |
| 2 | 空载转速 | n0 | RPM | 6400 | 6400 | 6400 | 6400 |
| 3 | 空载电流 | I0 | A | 0.08 | 0.06 | 0.04 | 0.03 |
| 4 | 额定转速 | nN | RPM | 5816 | 5829 | 5833 | 5843 |
| 5 | 额定转矩 | TN | mN.m | 12.69 | 14.72 | 13.19 | 15.15 |
| 6 | 额定电流 | IN | A | 0.796 | 0.612 | 0.412 | 0.315 |
| 7 | 额定输出功率 | PN | W | 7.81 | 9.08 | 8.14 | 9.36 |
| 8 | 堵转转矩 | TS | mN.m | 139 | 165 | 149 | 174 |
| 9 | 堵转电流 | IS | A | 7.92 | 6.25 | 4.24 | 3.3 |
| 10 | 理论最大输出功率 | PM | W | 23.52 | 28.2 | 25.21 | 29.73 |
| 11 | 最大效率 | η | % | 80.9 | 81.4 | 81.5 | 81.8 |
| 电机特性参数 | |||||||
| 12 | 端电阻 | Rt-h | Ω | 1.52 | 2.88 | 5.66 | 10.91 |
| 13 | 端电感 | Lt-h | mH | 0.105 | 0.235 | 0.418 | 0.941 |
| 14 | 转矩常数 | KT | mN.m/A | 17.73 | 26.66 | 35.48 | 53.21 |
| 15 | 速度常数 | Kn | rpm/V | 539 | 359 | 269 | 179 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 46 | 38.71 | 42.9 | 36.79 |
| 17 | 机械时间常数 | Km | ms | 5.3 | 4.5 | 4.95 | 4.2 |
| 18 | 转子转动惯量 | J | gcm2 | 11 | 11 | 11 | 11 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 24 GPS | 1.2N.m | 5.1:1- 125:1 |
| 26 GPM | 2 N.m | 6.3:1 - 1575.3:1 | |
| 26L GPM | 2.8 N.m | 6.3:1 - 1575.3:1 | |
| 28 GPS | 1.6 N.m | 5:1- 625:1 | |
| 编码器 | 22 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
纹身机
微型精密电机为纹身设备提供核心动力，震动均匀、调速精准、运转稳定，广泛用于各类电动纹身机，保障纹刺手感顺滑、出针可控。
纹身机
