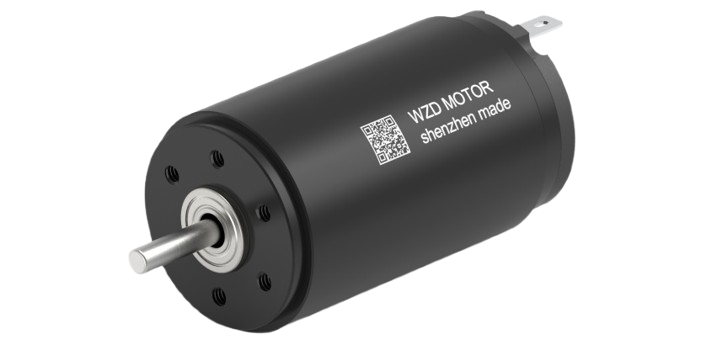

CM2645空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：12.0｜18.0｜24.0V
电流：0.1｜0.08｜0.045A
转数：8500｜8250｜8800rpm
直径：26mm
长度：45mm
转矩：12.60｜13.92｜12.99mN.m
功率：10.33｜10.98｜11.02W
核心参数
| 电机基本参数 | ||||||
| CM 2645 | 120982 | 180880 | 240982 | |||
| 1 | 额定电压 | UN | V | 12 | 18 | 24 |
| 2 | 空载转速 | n0 | RPM | 8500 | 8250 | 8800 |
| 3 | 空载电流 | I0 | A | 0.1 | 0.08 | 0.045 |
| 4 | 额定转速 | nN | RPM | 7757 | 7460 | 8023 |
| 5 | 额定转矩 | TN | mN.m | 12.6 | 13.92 | 12.99 |
| 6 | 额定电流 | IN | A | 1.044 | 0.756 | 0.557 |
| 7 | 额定输出功率 | PN | W | 10.33 | 10.98 | 11.02 |
| 8 | 堵转转矩 | TS | mN.m | 144.1 | 145.4 | 147 |
| 9 | 堵转电流 | IS | A | 10.9 | 7.14 | 5.75 |
| 10 | 理论最大输出功率 | PM | W | 32.38 | 31.72 | 34.2 |
| 11 | 最大效率 | η | % | 81.8 | 80 | 81.6 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 1.1 | 2.52 | 4.17 |
| 13 | 端电感 | Lt-h | mH | 0.121 | 0.275 | 0.423 |
| 14 | 转矩常数 | KT | mN.m/A | 13.34 | 20.59 | 25.81 |
| 15 | 速度常数 | Kn | rpm/V | 715 | 464 | 370 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 59.1 | 56.8 | 59.8 |
| 17 | 机械时间常数 | Km | ms | 8.16 | 7.73 | 7.83 |
| 18 | 转子转动惯量 | J | gcm2 | 13.2 | 13 | 12.5 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 24 GPS | 1.2N.m | 5.1:1- 125:1 |
| 26 GPM | 2 N.m | 6.3:1 - 1575.3:1 | |
| 26L GPM | 2.8 N.m | 6.3:1 - 1575.3:1 | |
| 28 GPS | 1.6 N.m | 5:1- 625:1 | |
| 编码器 | 22 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
光学设备
微型精密电机为光学设备提供核心动力，高精度、低抖动、响应迅速，广泛用于镜头对焦、光学调焦、光路切换及精密扫描组件，保障光学成像清晰稳定。
光学设备
