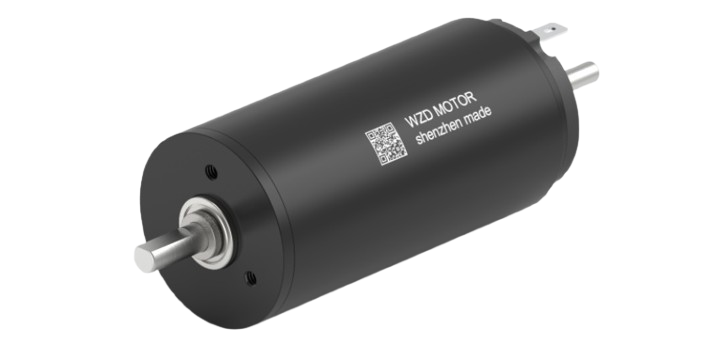

CM2757空心杯有刷电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：12.0｜24.0｜36.0V
电流：0.08｜0.03｜0.06A
转数：5560｜5650｜11520rpm
直径：27mm
长度：57mm
转矩：18.42｜14.08｜30.79mN.m
功率：10.01｜7.8｜35.57W
核心参数
| 电机基本参数 | ||||||
| CM 2757 | 120684 | 240685 | 361289 | |||
| 1 | 额定电压 | UN | V | 12 | 24 | 36 |
| 2 | 空载转速 | n0 | RPM | 5560 | 5650 | 11520 |
| 3 | 空载电流 | I0 | A | 0.08 | 0.03 | 0.06 |
| 4 | 额定转速 | nN | RPM | 5140 | 5236 | 10922 |
| 5 | 额定转矩 | TN | mN.m | 18.42 | 14.08 | 30.79 |
| 6 | 额定电流 | IN | A | 0.98 | 0.379 | 1.095 |
| 7 | 额定输出功率 | PN | W | 10.01 | 7.8 | 35.57 |
| 8 | 堵转转矩 | TS | mN.m | 244 | 192.2 | 593 |
| 9 | 堵转电流 | IS | A | 12 | 4.8 | 20 |
| 10 | 理论最大输出功率 | PM | W | 35.87 | 28.71 | 180.62 |
| 11 | 最大效率 | η | % | 84.3 | 84.8 | 89.3 |
| 电机特性参数 | ||||||
| 12 | 端电阻 | Rt-h | Ω | 1 | 5 | 1.8 |
| 13 | 端电感 | Lt-h | mH | 0.112 | 0.513 | 0.192 |
| 14 | 转矩常数 | KT | mN.m/A | 20.47 | 40.29 | 29.74 |
| 15 | 速度常数 | Kn | rpm/V | 466 | 237 | 321 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 22.8 | 29.4 | 19.4 |
| 17 | 机械时间常数 | Km | ms | 4.84 | 5.94 | 4.13 |
| 18 | 转子转动惯量 | J | gcm2 | 20.3 | 19.3 | 20.3 |
产品结构
模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 24 GPS | 1.2N.m | 5.1:1- 125:1 |
| 26 GPM | 2 N.m | 6.3:1 - 1575.3:1 | |
| 26L GPM | 2.8 N.m | 6.3:1 - 1575.3:1 | |
| 28 GPS | 1.6 N.m | 5:1- 625:1 | |
| 编码器 | 22 MEN | 2/3 通道 | 32 - 1024 线 |
应用场景
航模玩具
高转速、轻量化、爆发力强，广泛用于遥控飞机、车船模型、机甲拼装玩具及穿越航模，保障航模玩具操控灵敏、飞行行驶顺畅。
航模玩具
个人护理
低震动、静音顺滑、小巧节能，广泛用于电动牙刷、洁面仪、美容仪、剃须刀及脱毛设备，提升个人护理产品舒适使用体验。
个人护理
电动工具
微型精密电机为电动工具提供核心动力，动力强劲、响应迅速、耐用稳定，广泛用于打磨、切割、紧固类电动工具，保障工具持续高效作业。
电动工具
光学设备
微型精密电机为光学设备提供核心动力，高精度、低抖动、响应迅速，广泛用于镜头对焦、光学调焦、光路切换及精密扫描组件，保障光学成像清晰稳定。
光学设备
