核心参数
| 电机基本参数 | ||||
| ECS 2037 | A型无霍尔传感器 | 243474 | ||
| 1 | 额定电压 | UN | V | 24 |
| 2 | 空载转速 | n0 | RPM | 33600 |
| 3 | 空载电流 | I0 | mA | 100 |
| 4 | 额定转速 | nN | RPM | 25900 |
| 5 | 额定转矩 | TN | mN.m | 7.5 |
| 6 | 额定电流 | IN | A | 1.22 |
| 7 | 额定输出功率 | PN | W | 20.4 |
| 8 | 堵转转矩 | TS | mN.m | 33 |
| 9 | 堵转电流 | IS | A | 5.03 |
| 10 | 理论最大输出功率 | PM | W | 29.61 |
| 11 | 最大效率 | η | % | 73.8 |
| 电机特性参数 | ||||
| 12 | 端电阻 | Rt-h | Ω | 4.77 |
| 13 | 端电感 | Lt-h | mH | 0.044 |
| 14 | 转矩常数 | KT | mN.m/A | 6.69 |
| 15 | 速度常数 | Kn | rpm/V | 1428 |
| 16 | 速度 / 转矩梯度 | K▽ | RPM/mN.m | 1016.9 |
| 17 | 机械时间常数 | Km | ms | 7.45 |
| 18 | 转子转动惯量 | J | gcm2 | 0.7 |
产品结构

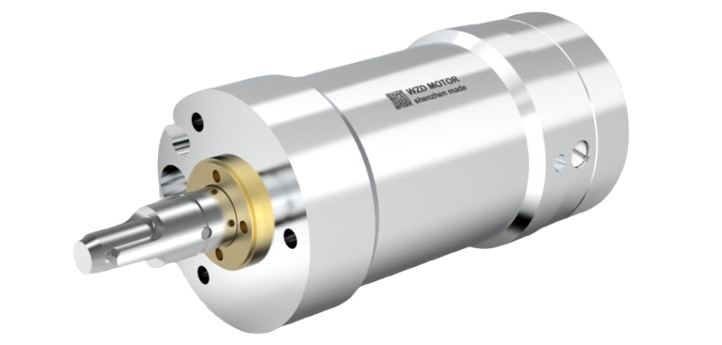

模块化系统
| 万至达模块化系统 | |||
| 齿轮箱 | 20 GPM | 0.60 N.m | 6.3:1 - 1575.3:1 |
| 20L GPM | 0.80 N.m | 6.3:1 - 1575.3:1 | |
| 20 GPS | 0.48 N.m | 5.4:1 - 850:1 | |
| 编码器 | 16 MEN | 2/3通道 | 32 - 1024线 |
应用场景
航空航天
微型精密电机为航空航天设备提供核心动力，高可靠、抗震动、控制精准，广泛用于机载调节机构、航天精密执行组件，保障设备严苛环境下稳定可靠运行。
航空航天
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
机器人
高响应、大扭矩、定位精准，广泛用于服务机器人、工业机械臂、仿生灵巧手及关节执行单元，保障机器人动作流畅精准运行。
机器人
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
