核心参数
| Product data/产品数据 | ||
| 1 | Diaphragm type /驱动方式 | Two blades straight slide movement method /2 枚羽根直进式 |
| 2 | Operating temperature /作动温度 | -20℃~+70℃ |
| 3 | Outside dimension /外形寸法 | L33mm X W14.2mm X T2.2mm |
| 4 | Storage temperature /保存温度范围 | -40℃~+80℃ |
| 5 | Diameter size /开口口径 | Φ6.9mm |
| 6 | Durability /耐久性 | IRIS 300000 times IR20000 times /300000 回 |
| IR Engine /光圈控制式样 | ||
| 7 | Structure /驱动结构 | Moving magnet method /可动磁石型 |
| 8 | Control method /控制方式 | Driving and braking coils /制动线圈控制速度 |
| 9 | Open voltage /驱动电压 | Open:Max. 2.85V (DC) |
| Close:Min. 0.7V (DC) | ||
| 10 | Coil resistance (at.20℃) Drive coil /驱动线圈 | 190 Ω ±10% |
| 线圈式样 Brake coil /制动线圈 | 465 Ω ±10% | |
| 11 | Direction of rotation /转动方向 | Blades opens when in view of meter side,the lever rotates right |
| 从本体端方向正视,CW 转动,光圈打开 OPEN(DRIVE+接电源正,光圈打开 OPEN) | ||
| 12 | Rotation angle /回转角度 | 58°（MAX） |
| 13 | ND filter density /ND 浓度 | -- |
| -- | ||
| -- | ||
| IR Engine /IR 控制式样 | ||
| 14 | Structure /驱动结构 | Moving magnet method /可动磁石型 |
| 15 | Control method /控制方式 | Current change method /电流方向切换,IR IN 或 OUT |
| 16 | Open voltage /驱动电压 | MAX 3.0V |
| 17 | Coil resistance /线圈阻抗 | 100 Ω ±10% |
| 18 | Direction of rotation /转动方向 | IR filter IN when in view of meter side,the lever rotates left. |
| 从本体端方向正视,CW 转动,IR IN | ||
| 19 | Rotation angle /回转角度 | 45.7° |
| 20 | IR filter /IR 滤光片 | 增透片（透过率大于 96%） |
| Absorbent type:T=50% 610 or 635nm /吸收型 IR(50% 透过值 610nm、635nm) | ||
| Add Dummy Glass:t=0.105、0.145 /厚度 t=0.105、0.145 | ||

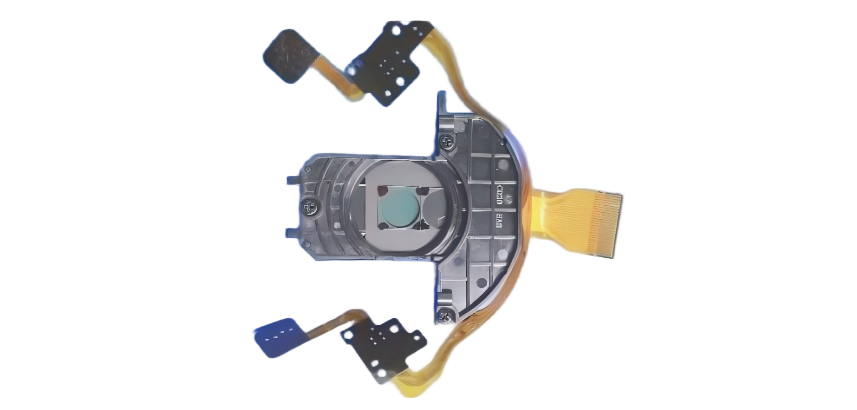

产品结构
应用场景
光学设备
微型精密电机为光学设备提供核心动力，高精度、低抖动、响应迅速，广泛用于镜头对焦、光学调焦、光路切换及精密扫描组件，保障光学成像清晰稳定。
