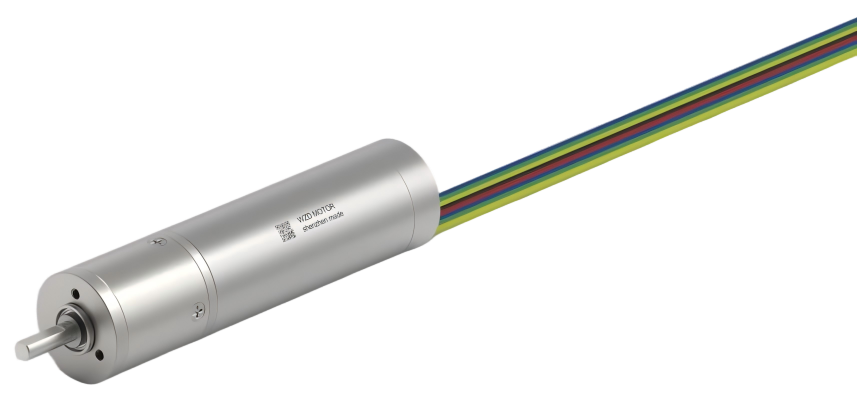

GPM22系列空心杯减速电机
万至达空心杯电机采用无铁芯空心杯绕组结构，自重轻、响应速度快，无铁芯涡流损耗，运转高效低发热，扭矩密度高，启停与调速灵敏，运行噪音低，线性控制表现优异，适配人形灵巧手、精密医疗仪器、便携智能设备、光学仪器等轻量化高精度传动场景。支持非标定制电压、转速、扭矩、机身外径长度；定制各类输出轴、减速齿轮箱；加装编码器、刹车组件；调整线束、防护等级，可配套一体化动力模组，快速打样适配整机需求。
电压：24.0｜12.0V
电流：0.125｜0.138｜0.140｜0.154｜0.195｜0.215A
转数：314｜150｜73｜33｜1250｜562｜330｜153rpm
直径：22mm
转矩：321｜605｜999｜1443｜46｜103｜225｜485mN.m
减速比：39.7｜83｜171.2｜370.2｜14.4｜32｜54.4｜117
核心参数
| 电机基本参数 | |||||||
| φ22mm | GPM2276B-040 -240314 | GPM2283B-083 -240150 | GPM2286B-171 -240073 | GPM2293B-370 -240033 | |||
| 1 | 额定电压 | UN | V | 24 | 24 | 24 | 24 |
| 2 | 空载转速 | n0 | RPM | 314 | 150 | 73 | 33 |
| 3 | 空载电流 | I0 | mA | 125 | 138 | 140 | 154 |
| 4 | 额定转速 | nN | RPM | 294 | 141 | 69 | 32 |
| 5 | 额定转矩 | TN | mN.m | 321 | 605 | 999 | 1443 |
| 6 | 额定电流 | IN | A | 0.81 | 0.89 | 0.75 | 0.66 |
| 7 | 减速比 | X:1 | 39.7 | 83 | 171.2 | 370.2 | |
| 8 | 齿轮箱长度 | L1 | mm | 28.4 | 35.2 | 37.6 | 45.2 |
| 9 | 总长度 | L | mm | 76.4 | 83.2 | 85.6 | 93.2 |
| 10 | 最大连续转矩 | IS | mN.m | 300 | 550 | 1000 | 1300 |
| 11 | 最大瞬时转矩 | PM | mN.m | 675 | 900 | 1400 | 1800 |
| 12 | 最大输出效率 | η | % | 52.6 | 47.5 | 47.5 | 42.3 |
| 电机基本参数 | |||||||
| GPM2260B-014 -121250 | GPM2260B-032 -120562 | GPM2267B-054 -120330 | GPM2267B-117 -120153 | ||||
| 1 | 额定电压 | UN | V | 12 | 12 | 12 | 12 |
| 2 | 空载转速 | n0 | RPM | 1250 | 562 | 330 | 153 |
| 3 | 空载电流 | I0 | mA | 195 | 195 | 215 | 215 |
| 4 | 额定转速 | nN | RPM | 1139 | 512 | 289 | 134 |
| 5 | 额定转矩 | TN | mN.m | 46 | 103 | 225 | 485 |
| 6 | 额定电流 | IN | A | 0.99 | 0.99 | 1.46 | 1.47 |
| 7 | 减速比 | X:1 | 14.4 | 32 | 54.4 | 117 | |
| 8 | 齿轮箱长度 | L1 | mm | 28.4 | 28.4 | 35.2 | 35.2 |
| 9 | 总长度 | L | mm | 60.4 | 60.4 | 67.2 | 67.2 |
| 10 | 最大连续转矩 | IS | mN.m | 40 | 90 | 130 | 270 |
| 11 | 最大瞬时转矩 | PM | mN.m | 520 | 675 | 900 | 900 |
| 12 | 最大输出效率 | η | % | 59.1 | 59.1 | 53.3 | 53.3 |
产品结构
应用场景
航空航天
微型精密电机为航空航天设备提供核心动力，高可靠、抗震动、控制精准，广泛用于机载调节机构、航天精密执行组件，保障设备严苛环境下稳定可靠运行。
航空航天
医疗设备
高精度、低噪音、低电磁干扰，广泛用于输注泵、手术器械、诊断设备及康复辅具，保障医用设备安全稳定运行。
医疗设备
机器人
高响应、大扭矩、定位精准，广泛用于服务机器人、工业机械臂、仿生灵巧手及关节执行单元，保障机器人动作流畅精准运行。
机器人
消费电子
微型精密电机为消费电子产品提供核心动力，体积小巧、震动微弱、能耗更低，广泛用于智能穿戴、便携数码、小型智能模组，保障产品流畅稳定体验。
消费电子
